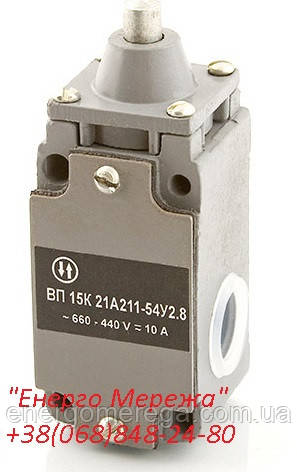

Вимикач ВП 15К-211

                                                              Вимикач ВП15К 21А-211-54У2.3/2.8
Вимикачі сплутові напівмиттєвої та прямої дії ВП15К
Кліматичне виготовлення УXЛ4, О4, Т2, У2, ТУ У3.12-00216875-019-96
Призначення:
Вимикачі призначені для комутації електричних ланцюгів керування змінної напруги до 660 В, частоти 50 і 60 Гц, і постійної напруги до 440 В, під впливом керівних упорів у певних точках шляху контрольованого об'єкта.

            Структура умовного позначення вимикачів серії ВП15К:

XX — перші два символи    Позначення типу апарата — ВП
Х Х- наступні 2 символи    Умовне позначення номера серії — 15
Х Х - двозначне число (21)    Умовне позначення номінальної сили струму — 10 А
Х — буква    Умовне позначення груп комутаційної зносостійкості:
для вимикачів напівмиттєвої дії:
А - 2,5х1000 000 циклів;
Б — 1,0х1000 000 циклів;
для вимикачів прямої дії:
А - 4,0х1000 000 циклів;
Б — 2,0х1000 000 циклів;
Х - цифра    Умовне позначення кількості комутованих ланцюгів за один хід штовхача приводного елемента:
1 — штовхач;
2 — штовхач із роликом;
3 важіль із роликом зі змінним кутом встановлення;
6 — пружинний важіль;
9 — важіль із роликом, що регулюється за довжиною.
Х - цифра    Умовне позначення способу кріплення та введення провідників:
1 — базове кріплення нарізне неущільне введення (1 або 3 введення)
Х Х — двозначне число    Умовне позначення ступеня захисту за ГОСТ 14254-80; IP54-54
Х Х - буква и цифра    Умовне позначення виконання за кліматичним впливом за ГОСТом 15150-69: У2, Т2.
Х - цифра    Група додаткових ознак:
для вимикачів напівмиттєвої дії:
1 - один замикальний контакт;
2 - один розмикальний контакт;
3 — один замикальний і один розмикальний контакти;
для вимикачів прямої дії:
6 — один замикальний контакт;
7 - один розмикальний контакт;
8 — один замикальний і один розмикальний контакти;
